城市污泥干化焚燒工藝介紹

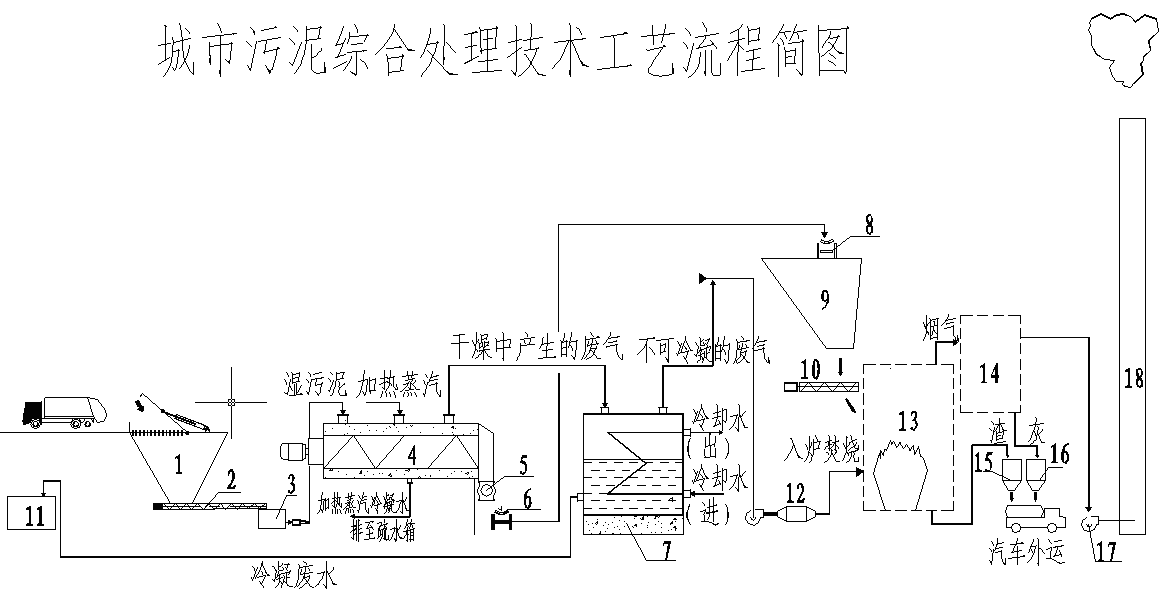

城市污泥干化焚燒工藝流程見下圖。

具體工藝流程可分四個部分闡釋：

污泥——城市濕污泥（含水約80%）由污泥運送車送入污泥貯存?zhèn)}，污泥貯存?zhèn)}的濕污泥通過污泥取料機輸送給污泥給料機，污泥給料機把濕污泥均勻投入到污泥烘干機進行干燥。烘干處理過后的干污泥通過空心槳葉干燥機出口處的污泥出料機進入皮帶輸送機，皮帶輸送機把干污泥輸送到干污泥倉暫存，干污泥倉內的干污泥最后通過焚燒爐的爐前給料機進入焚燒爐燃燒進行無害化焚工。

蒸汽——污泥干燥利用污泥焚燒循環流化床產生的蒸汽為加熱介質，或者汽輪機做功后的余汽（與燃煤電廠合作），進入干燥機間接加熱污泥，蒸汽中的熱量被濕污泥吸收后凝結成水，凝結水經過疏水閥的汽水分離后進入疏水箱，疏水箱中的疏水可以作為鍋爐的補充用水進行利用。

 1.污泥倉 2.污泥取料機 3.污泥給料機 4.污泥烘干機 5污泥出料機 6.皮帶輸送機 7.冷凝器 8.皮帶輸送機（干污泥）9.污泥倉 10.爐前給料機 11.凝結廢水箱 12.鍋爐送風機 13.污泥焚燒爐 14.煙氣處理系統 15.渣倉 16.灰倉 17.引風機 18.煙囪

廢汽廢水——濕污泥被蒸汽加熱烘干，使其水分蒸發。蒸發后的水蒸汽與一部分揮發性有氣體、污泥粉塵等一起進入廢汽處理系統。廢汽先進入專門的洗滌裝置然后進行冷凝處理，廢氣進入鍋爐進行無害化焚燒。冷凝等的廢水經過無害處理后循環使用。

尾部煙氣處理——污泥成分復雜，燃燒后煙氣包含大量有害物質，該處理技術采用噴霧反應塔加布袋除塵，加上循環流化床燃燒系統結構的特殊設計和良好的燃燒控制技術，對去除二噁英、酸性氣體、二氧化硫、粉塵等煙氣中的各種有害物質非常有效，保證了煙氣排放指標優于國家標準。
